Typy žebrovaných trubek

Navíjené žebrované trubky

  • typ „SGG“ - max teplota 400  ͦC, materiál žebra je hliník, základní trubka z libovolného  obrobitelného  materiálu.

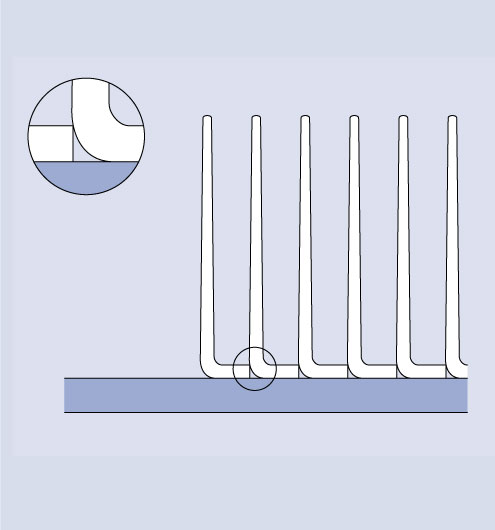

  • typ „SG-F“ - běžné použití tam, kde je požadavek na částečné zesílení stěny základní trubky.  Pro nízké teploty do  120  ͦC.
    - materiál  žebra : hliník.
    - materiál trubky : libovolný kov
  • typ „SG-LL“ - s překrývající se základnou, nízkotepelné aplikace, poskytuje vyšší odolnost proti   atmosferické  korozi základní trubky.
    - pro nízké teploty do 180  ͦC
    - materiál  žebra : hliník.
    - materiál trubky : libovolný kov

  • typ „SG-K – knurled“ - navíjené vroubkované, typ odvozený od typu  L, poskytuje lepší ochranu povrchu základní trubky.  Max. teplota 250 ͦC.
    - konstrukce umožňuje použití širokého rozsahu průměrů základních trubek, výšky žebra a roztečí žeber.
    - materiál  žebra : hliník.
    - materiál trubky : libovolný kov
SGG
SGG		 SG-L
SG-F		 SG-LL
SG-LL		 SG-K – knurled
SG-K – knurled

Extruhované žebrované trubky

Trubky se žebry výtlačně vylisované  (extruhované)  typ „SG“ - bimetalický.  Vysoká účinnost, robustní konstrukce, výroba spočívá  ve vložení vnitřní trubky do vnější hliníkové a následné vylisování na tří-vřetenovém rozválcovacím stroji. Povrch základní trubky je zcela chráněn proti atmosferické korozi.
- max. teplota použití do 300 ͦC.
- konstrukce umožňuje použití širokého rozsahu průměrů základních trubek, výšky žebra a roztečí žeber
- materiál  žebra :  slitiny hliníku - minimální podíl 40 %
- materiál trubky : libovolný kov vč. černých něbo netrezových ocelí.

SG - extruhované
Extruhované

Navařované žebrované trubky

Plain Fin TypePlain Fin Type Serrated Fin TypeSerrated Fin Type

Plain Fin Type
Fin Height: 0.25–1.0” (6.4–25.4mm)
(higher on application)
Fin Thickness: 0.036–0.12” (0.9–3.0mm)
Fin Spacing: 1–7 per inch (39–276 per metre)
Tube Outside Diameter: 1.0–8.63” (25–219mm)
Serrated Fin Type
Fin Height: 0.5–1.5” (12.7–38.1mm)
(higher on application)
Fin Thickness: 0.036–0.12” (0.9–3.0mm)
Fin Spacing: 1–7 per inch (39–276 per metre)
Tube Outside Diameter: 1.0–8.63” (25–219mm)
Segment Width: 5/32, 5/16” (4.5, 8.0mm)

Certifikace :
Tlakové aparáty jsou dle evropské normy PED. Certifikace dle ASME je možná. Všechny výrobky jsou  dle platných evropských norem ISO.
